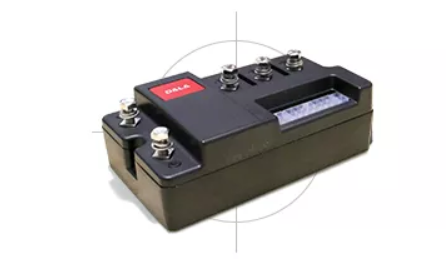

D3是專門為叉車行業設計的一款高可靠性、高性價比的直流電機控制器。由故障率低于0.5％的XD系列產品升級而來。

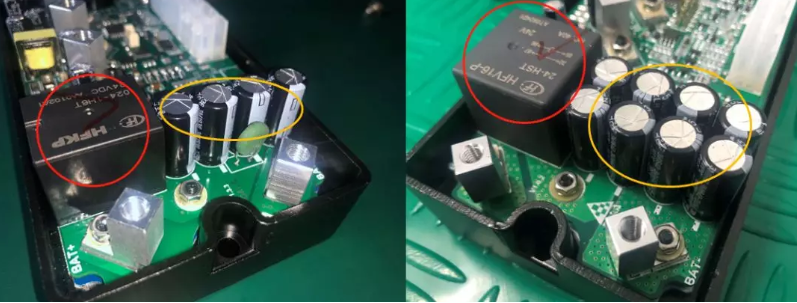

D3內部(bu)采用了模(mo)塊化分層設(she)(she)計，內部(bu)由3個獨立的電(dian)路模(mo)塊組(zu)成，工程師將過大電(dian)流的功率(lv)單元(yuan)設(she)(she)計在獨立的鋁基(ji)板上，直(zhi)接(jie)貼合(he)壓(ya)鑄鋁外殼，方便散熱(re)，控制(zhi)和接(jie)口電(dian)路獨立設(she)(she)計于頂(ding)層，與功率(lv)單元(yuan)分離，大幅降低熱(re)耦合(he)。這(zhe)種結構設(she)計方(fang)式常用(yong)(yong)于200A~500A電(dian)流的(de)大功率(lv)應用(yong)(yong)場合，耐沖(chong)擊性能好，更(geng)為可靠(kao)，缺點(dian)是(shi)成(cheng)本(ben)較(jiao)高，工藝復雜，需要專用(yong)(yong)的(de)生產設(she)備(bei)和定(ding)制開模(mo)的(de)連(lian)接件。因(yin)為(wei)疊層結(jie)構，充分利用了三維空間(jian)，所以(yi)這(zhe)種設(she)計方式可以(yi)在較小的(de)體(ti)積內(nei)，實現更大功率的(de)電流輸出，這(zhe)也(ye)是D3體(ti)積小巧的(de)主要(yao)原因(yin)。D3，與(yu)市場主流產(chan)品(pin)應(ying)用(yong)兼容(rong)，包括：電氣連接方式、軟(ruan)件編程(cheng)使用(yong)，主機廠(chang)和(he)經銷商等(deng)不需要(yao)任(ren)何學習和(he)培訓，即可快(kuai)速應(ying)用(yong)。D3控制器(qi)滿(man)足歐(ou)盟(meng)CE認證(zheng)要求(qiu)，認證(zheng)符(fu)合(he)EN 1175-1電氣安全要求(qiu)、EN 13849-1安全功能評估和EN 12895的(de)電磁兼(jian)容。D3體積雖(sui)小，而內部(bu)采用了(le)額定電(dian)(dian)流(liu)70A（接通(tong)電(dian)(dian)流(liu)200A）的繼電(dian)(dian)器，和(he)8個(ge)Rubycon（日(ri)本紅寶石）的長壽命電(dian)(dian)容，相對XD350有近一倍的過流(liu)能力，8個(ge)紅寶石電(dian)(dian)容，可以讓控制器長時間工作于惡劣的往復(fu)電(dian)(dian)流(liu)沖擊環(huan)境(jing)。

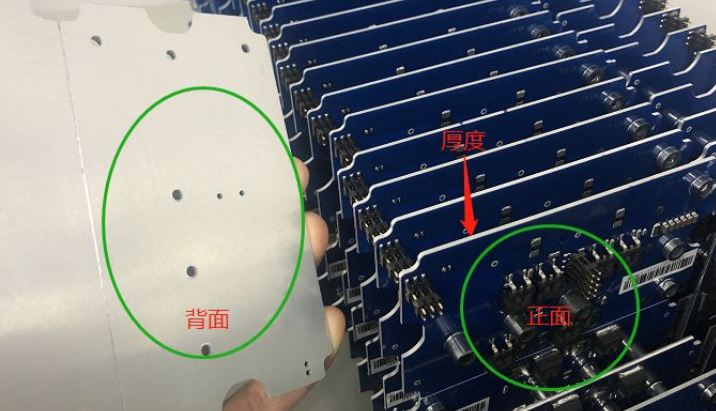

D3，應用在可靠性(xing)要求高的(de)搬運車領(ling)域(yu)，裝載(zai)2噸貨物頻(pin)繁啟(qi)停時，對(dui)功(gong)率器件的(de)瞬(shun)時沖(chong)擊大，鋁基板(ban)結構可以快速散掉功(gong)率器件的(de)瞬(shun)時熱量，以提(ti)升產品抗沖(chong)擊能力，保證長久應用可靠性(xing)。D3采用的(de)鋁(lv)基板如下圖所示，相當于把發熱(re)量大的(de)功率部件MOSFET，直接焊接在一張(zhang)鋁(lv)板上（中(zhong)間隔了超(chao)薄的(de)導熱(re)絕(jue)緣(yuan)陶瓷(ci)層），安裝(zhuang)時(shi)把鋁(lv)板通過螺(luo)絲與外殼壓緊，充分散熱(re)。
采用鋁基板工藝雖保證了產品(pin)性能(neng)，但同時對制(zhi)造提(ti)出了更高(gao)要求：
1）將電子(zi)元器件焊接在(zai)鋁基(ji)板(ban)上(shang)，需(xu)(xu)要200℃以(yi)上(shang)的(de)(de)高溫將焊錫熔化，鋁基(ji)板(ban)就是(shi)一張(zhang)鋁板(ban)，把鋁板(ban)加熱(re)(re)到高溫，相對常用的(de)(de)FR4玻璃纖維電路板(ban)需(xu)(xu)要更大的(de)(de)加熱(re)(re)功率。

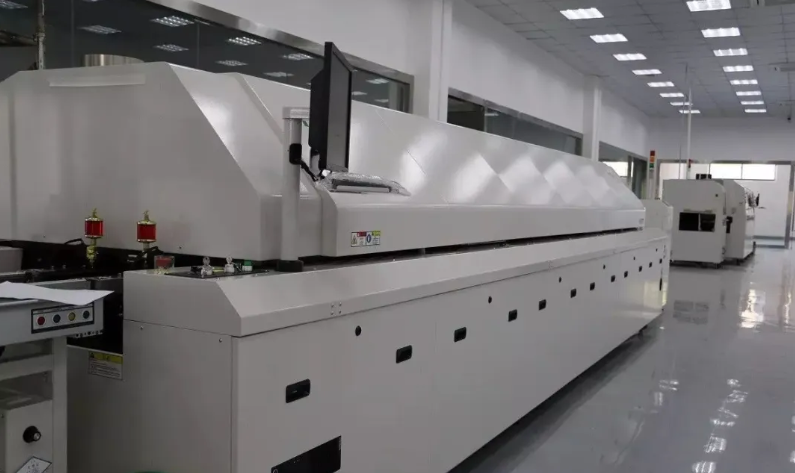

為(wei)此，大能自(zi)建(jian)的(de)(de)SMT生產線中，專門(men)投資了10溫(wen)區的(de)(de)回流焊爐，相(xiang)較常規的(de)(de)4~6溫(wen)區爐，對鋁基板焊接更(geng)為(wei)合適。

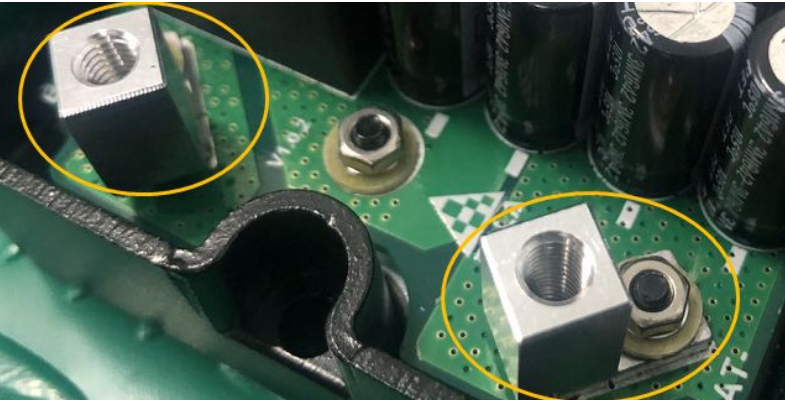

2）采用了鋁基板也提升了組裝工藝的復雜性，將控制板和鋁基板進行連接，并將大電流導出去需要可靠的連接件，獨立設計并開模的功率連接件如下圖，并通過螺柱、螺母、絕緣墊片、彈簧片壓合鎖死，壓緊的扭力參數也要嚴格控制，否則產品會在高低溫沖擊測試環節中失效。

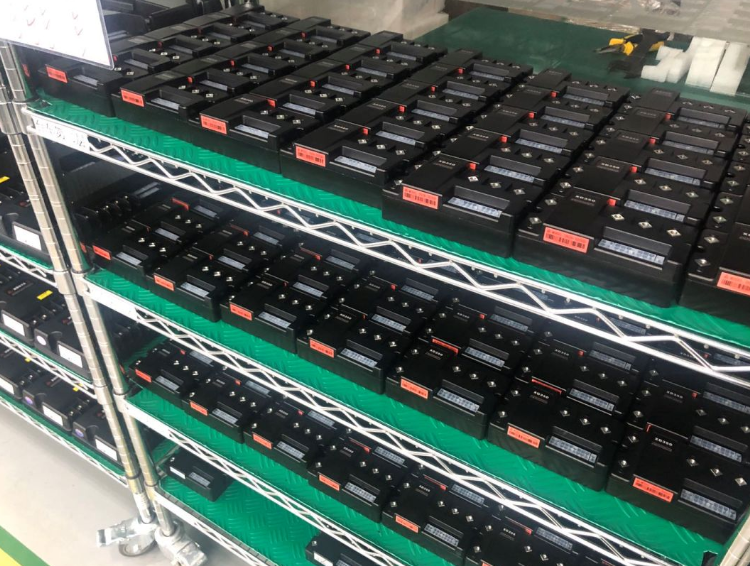

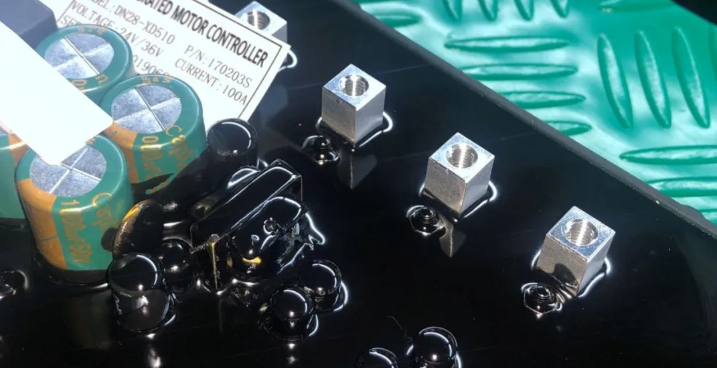

D3，采(cai)用了可靠性高的(de)全灌封(feng)三防工(gong)藝，因為灌封(feng)后，外殼被(bei)粘合(he)住了，只能暴力拆解，基本(ben)無法進行(xing)維修和拍照，所以下圖是大能XD510系列(lie)產品的(de)灌封(feng)圖，與D3采(cai)用了同樣的(de)工(gong)藝。大能(neng)符(fu)合ISO9001認證體系。每一臺D3都經過灌封前后的兩次測試，我們為D系列設計有專門的測試工裝，檢驗的全過程數據，有品質專員進行跟蹤處理。

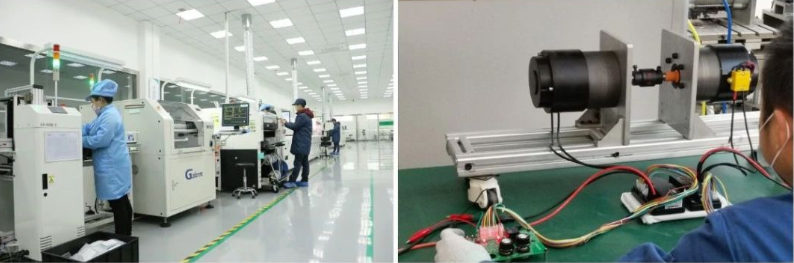

D3在研發過程中(zhong)也需要采用電力測(ce)(ce)功(gong)機進行數(shu)據測(ce)(ce)試和(he)沖擊測(ce)(ce)試。

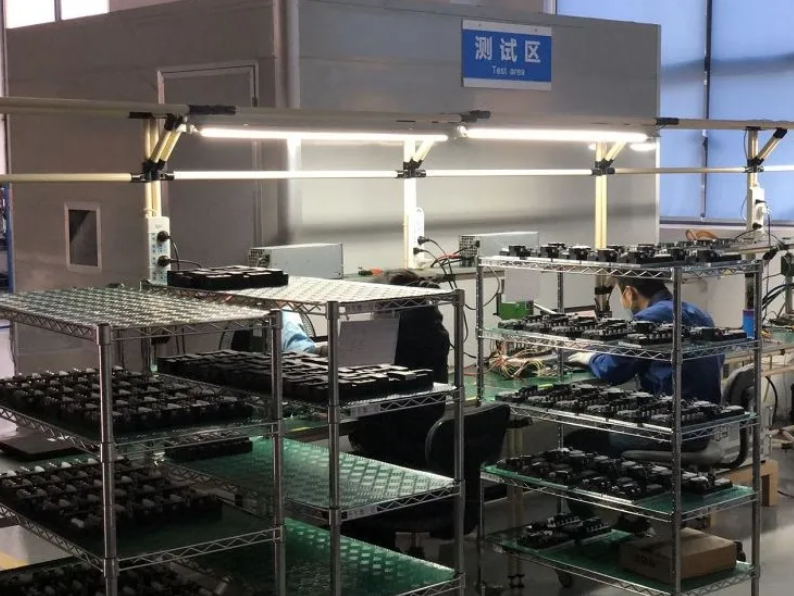

大能控制器功(gong)能測試區
7、正(zheng)向開(kai)發，獨立(li)知識(shi)產(chan)權(quan)大(da)能公司以誠信(xin)作為(wei)核心價(jia)值觀。全線產(chan)品(pin)均為(wei)正向(xiang)獨立開發，產(chan)品(pin)無任何(he)侵權。自有知(zhi)識產(chan)權50余項，安心使用。綜上
D3，是大能科技精心設計的、快速服務客戶的、高性價比、高可靠性的產品。
